MU-0808 8×8 цифрова аудио матрица

FHBAVTEC MU-0808 8×8 цифрова аудио матрица е 8×8 цифров аудио матричен процесор от корпоративен клас, проектиран за сложно маршрутизиране на сигнала, прецизно смесване и усъвършенствана динамична обработка в професионални AV среди. Захранван от индустриален стандартен ADI SHARC 21489 DSP двигател, работещ на 450 MHz SIMD, MU‑0808 осигурява аудио изпълнение с ултра-ниска латентност и чиста прецизност на звука в корпоративни заседателни зали, аудитории за висше образование, правителствени съоръжения и многофункционални пространства за събития.

Покрит в компактно 1U стоманено шаси за монтиране в стелаж, MU‑0808 обединява основни аудио DSP алгоритми – включително акустично потискане на ехото (AEC), адаптивно потискане на обратната връзка (AFC), активен контрол на шума (ANC), автоматично смесване на усилването, параметричен/графичен EQ, динамична компресия и матрица Маршрутизиране. С многопротоколни контролни интерфейси, включително Ethernet (TCP/IP), RS232, RS485 и персонализирани GPIO логически портове, MU‑0808 осигурява възможност за безпроблемна интеграция за модерни AV системи.

Ключови характеристики

• 8 аналогови входа и 8 аналогови изхода:Балансирани клемни съединители на блок Phoenix, поддържащи линейни/микрофонни сигнали с индивидуален контрол на усилването.

•ADI SHARC 21489 DSP архитектура:Високопроизводителен 450 MHz SIMD процесор с плаваща запетая, работещ с интензивни аудио алгоритми в реално време.

•Pro-Audio резолюция:24‑bit / 48 kHz цифрова честота на дискретизация, осигуряваща прозрачно аудио преобразуване и динамичен диапазон.

• Потискане на акустичното ехо (AEC):Хардуерно ускореният AEC алгоритъм елиминира акустичната обратна връзка и гласовото ехо от далечния край по време на отдалечени видео конференции.

• Автоматичен контрол на обратната връзка (AFC):Алгоритъмът за динамично филтриране на прорези идентифицира и потиска акустичната обратна връзка (вой) в реално време.

• Активен контрол на шума (ANC) и автоматично смесване:Намаляване на фоновия шум, съчетано с автоматично смесване на усилването за управление на множество микрофони.

• Цялостен EQ & Dynamics:Многолентов параметричен еквалайзер (PEQ), графичен еквалайзер, високочестотни/нискочестотни филтри, разширител, компресор, лимитер и динамичен шумов гейт.

• Matrix Routing & Channel Delay:Произволно присвояване на сигнала и смесване през 8 × 8 кръстосани точки с до 1200 ms регулируемо забавяне на канал.

• USB аудио клас интерфейс:USB аудио интерфейс 1-в/1-изход без драйвери за безпроблемна интеграция с платформи за софтуерни кодеци (Zoom, Microsoft Teams, Webex).

• Конфигурируема GPIO интеграция:8 програмируеми входно/изходни порта с общо предназначение за логика на превключване, извикване на сцени и аварийно заглушаване.

• Гъвкав контрол на системата:Поддръжка на двупосочна команда чрез Ethernet, RS232 и RS485 за контролни системи на трети страни и автоматизация за проследяване на камери.

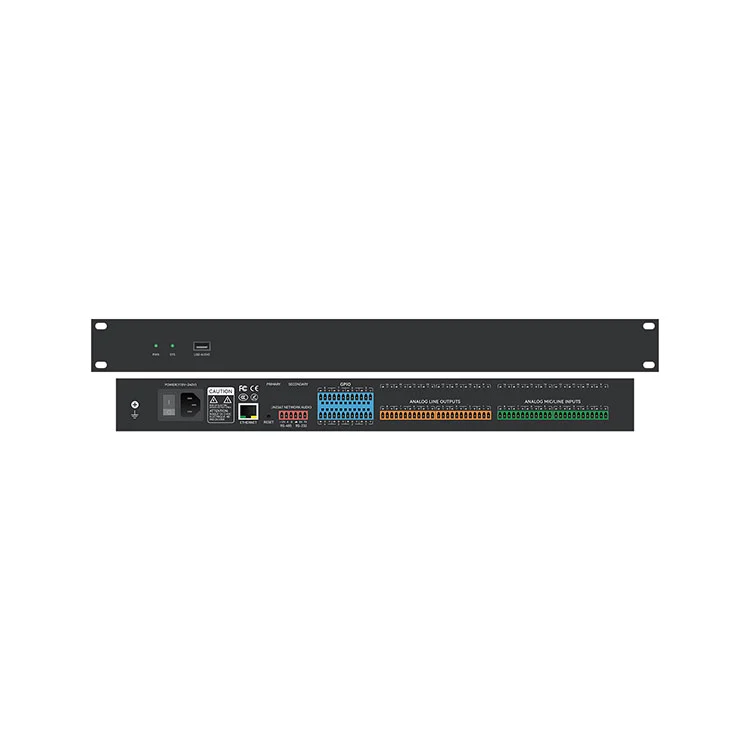

• 1U ракова кутия:Стандартен 19-инчов 1U дизайн за монтиране в шкаф за безпроблемно разполагане в шкаф.

DSP основна обработка

MU-0808 8×8 цифрова аудио матрица осигурява интуитивна и гъвкава DSP матрична архитектура, която позволява на системните интегратори да персонализират веригите за обработка на сигнала според специфичните акустични изисквания на мястото:

• AEC (Акустично потискане на ехото): Високоефективно потискане на ехото, оптимизирано за пълнодуплексни интерактивни конференции, предотвратяващо обратната връзка от високоговорителя в далечния край.

• AFC (Адаптивно потискане на обратната връзка): Откриване на обратна връзка в реално време и адаптивно филтриране на честотата на прорези за поддържане на максимално усилване на системата преди обратната връзка.

• Автоматичен миксер (алгоритъм за споделяне на усилването): Автоматично балансира усилването между множество активни микрофонни канали, за да поддържа стабилно усилване на системата и разбираемост на речта.

• Пакет за изравняване: Независим многолентов PEQ, графичен еквалайзер, високочестотен, нискочестотен и всички честотен филтри за прецизна настройка на високоговорителите и корекция на стаята.

• Dynamics Suite: входно/изходни разширители, компресори, ограничители, контролери за динамичен обхват и шумови прегради за управление на пространството.

• Матрично маршрутизиране и подравняване: Назначаване на кръстосани точки с контрол на фазата, регулиране на усилването и цифрово подравняване на забавянето до 1200 ms на изходна линия.

Контрол и системна интеграция

Проектиран за професионални дизайни на AV системи, MU-0808 8×8 цифрова аудио матрица предлага стабилна свързаност и опции за управление:

• Софтуер за компютърно управление: Специален софтуер за GUI на Windows позволява визуална конфигурация в реално време на DSP вериги, матрици за маршрутизиране, криви на отговор на EQ и GPIO картографиране през TCP/IP.

• Централизирана автоматизация: Отворен сериен протокол през RS232/RS485 за интеграция с Crestron, AMX, Extron и други контролни процесори.

• Интегриране на проследяване на камерата: Директен сериен команден изход за задействане на предварително зададени PTZ камери въз основа на активна активност на микрофона.

• GPIO логически контрол: 8 многофункционални логически порта, конфигурируеми за затваряне на външни контакти, физически потенциометри за сила на звука, LED индикатори или авария при пожарна аларма.

Целеви приложения

• Корпоративни заседателни зали и конферентни центрове: Подсилване на речта с висока разделителна способност и видеоконференции без ехо.

• Зали за висше образование и лекции: Автоматично смесване с много микрофони, задействане за проследяване на камерата и разпределение на матрицата в стаята.

• Правителствени и командни центрове: Високонадеждна аудио обработка с физически GPIO аварийни отмени.

• Многофункционални аудитории и пространства за събития: Динамично разпределение на звука и подравняване на забавянето на зоните.

• Търговски AV системи: Многозоново разпространение на фонова музика и матрични системи за пейджинг.

Технически спецификации

Често задавани въпроси

Q1: FHBAVTEC MU‑0808 поддържа ли анулиране на ехото за платформи за видеоконференции с мек кодек като Zoom или Microsoft Teams?

Отговор: Да. MU-0808 8×8 цифрова аудио матрица разполага със специално хардуерно базирано акустично отмяна на ехото (AEC) и интегриран 1-in/1-out USB аудио интерфейс. Чрез свързване на MU‑0808 към компютър в конферентна зала чрез USB, процесорът доставя обработени микрофонни сигнали без ехо директно към Zoom, Microsoft Teams или Webex, като същевременно елиминира говорното ехо от далечния край и локалното акустично виене.

Q2: Как е конфигуриран MU‑0808 и може ли да бъде интегриран с AV контролни системи на трети страни?

Отговор: MU‑0808 е конфигуриран с помощта на софтуер за управление на компютър с Windows през Ethernet (TCP/IP), осигуряващ визуален интерфейс за маршрутизиране на сигнала, настройка на EQ, динамична обработка и управление на предварително зададени сцени. За интеграция на трети страни, устройството разполага с отворени протоколи за управление RS232 и RS485, позволяващи пълен контрол чрез контролери за проследяване на Crestron, Extron, AMX или PTZ камера.

В3: Какви функции могат да бъдат присвоени на 8-те конфигурируеми GPIO порта?

Отговор: 8-те GPIO логически порта могат да бъдат независимо програмирани като цифрови входове или изходи. Обичайните случаи на използване на интеграция включват свързване на физически бутони за извикване на предварително зададени сцени, взаимодействие с LED индикатори за състояние, задействане на заглушаване на аварийната система чрез затваряне на контакти за пожарна аларма или свързване на аналогови потенциометри за контрол на силата на звука на монтирана на стена зона.

Q4: MU‑0808 осигурява ли фантомно захранване за кондензаторни микрофони и как се регулира усилването?

Отговор: Да. Всичките 8 аналогови входа разполагат с индивидуално превключваемо +48V фантомно захранване, конфигурируемо чрез контролния софтуер, което го прави напълно съвместим с професионални кондензаторни и гранични микрофони. Усилването на входния предусилвател се регулира от 0 до +48 dBu в софтуера, за да се приспособят различни източници на микрофон и линейно ниво.
